常见智能锁和机械锁锁体内部结构

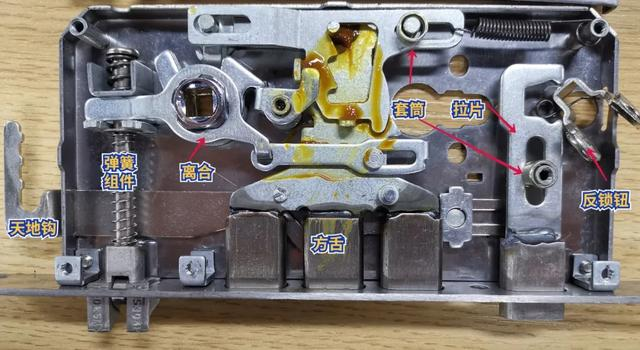

01.机械锁体结构

①反锁钮：主要用来进行反锁，对反锁锁舌进行限位。

②离合：套在方棒孔上的离合转子，可以控制斜舌和方舌的伸出与缩回，是比较重要的动力传输结构。

③天地钩：锁体两侧凸出来的两组锁舌被称之为天地钩，其设计主要起到“防撬”作用。安装智能锁需要拆除天地钩时，建议使用拆除的方法，不建议直接切割掉外部锁舌。

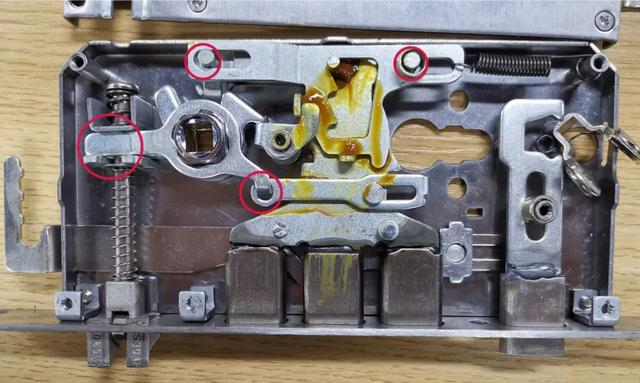

④传动连接点：红色圈处，主要起连接和锁体传动作用。

（机械锁体）

02.智能锁体内部结构

锁体的材料主要是不锈钢，但是也有锌合金和铁的。从下图中可以看出，智能锁锁体和一般的机械锁体基本一致，只是在传动方面采用电动机来驱动。

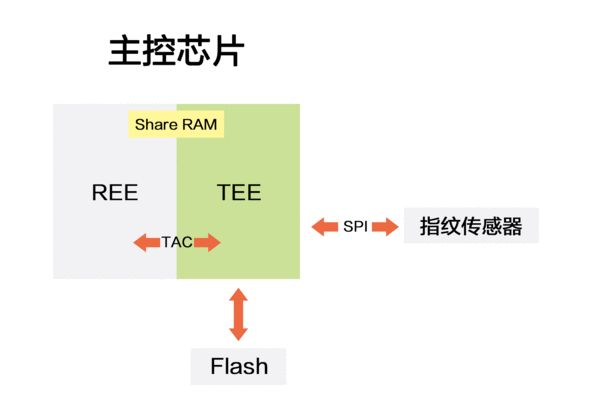

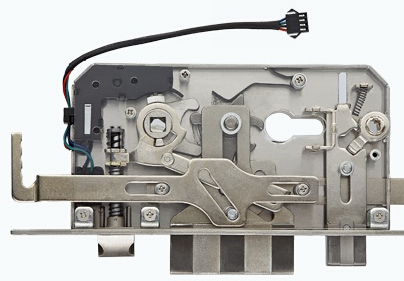

智能锁一般通过传感器来进行传输到主控芯片，进行指纹等生物识别的验证，如果验证成功则可以驱动电机进行开锁！一般采用下图相似的开锁锁体结构（点击可放大图片）。
